YCLM-3000小龍門式數控切割機

（切割方式可選配：單火焰切割，單等離子切割或火焰等離子兩用切割）

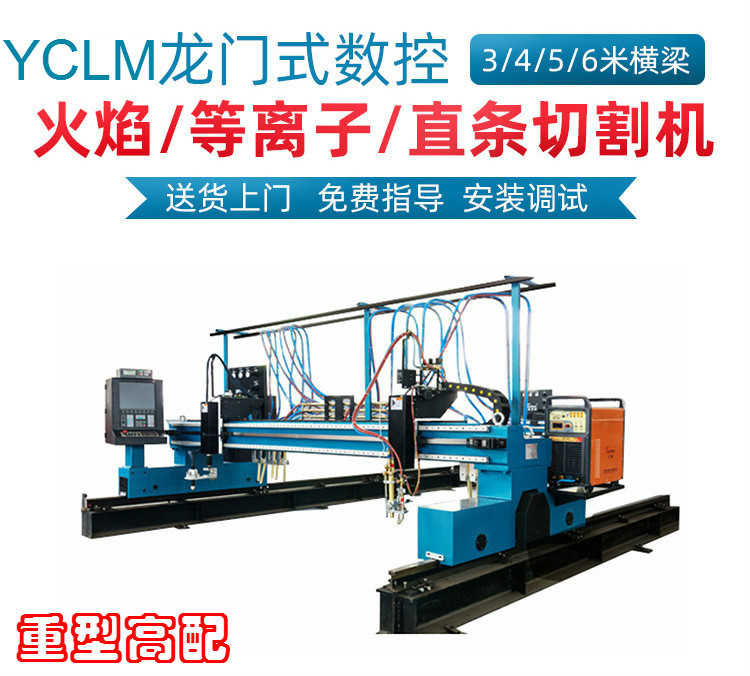

外形如上圖所示，YCLM-3000小龍門式數控切割機是一種電腦控制、精密機械傳動、氧和燃?xì)?丙烷或乙炔)切割三者技術相結合的高效率、高精度、高可靠性的熱切割設備。該系列數控切割機整體外形美觀，結構合理。橫梁機架采用箱式焊接結構，經振動失效處理以消除焊接過程中產生的應力，具有剛性好、精度高、慣性小、工作平穩的特點。

一、設備主要技術參數

二、產品特點：

   1、橫梁：采用方管焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；

   2、縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用德國原裝進口的行星齒輪減速器，保證運動的精度和平衡度；

   3、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向；

   4、驅動系統選用日本松下伺服驅動系統或德國百格拉步進驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；

   5、簡單易用的自動編程系統，使數控編程不再復雜，輕而易舉；

   6、數控控制系統采用中美合資北京斯達特的數控切割機控制系統，配合PLC作輸入輸出控制，使該電氣系統具有優良穩定性和超強抗干擾。
